Как выбрать антенну для GPS, GSM, Wi-Fi, LoRa и 5G

Содержание

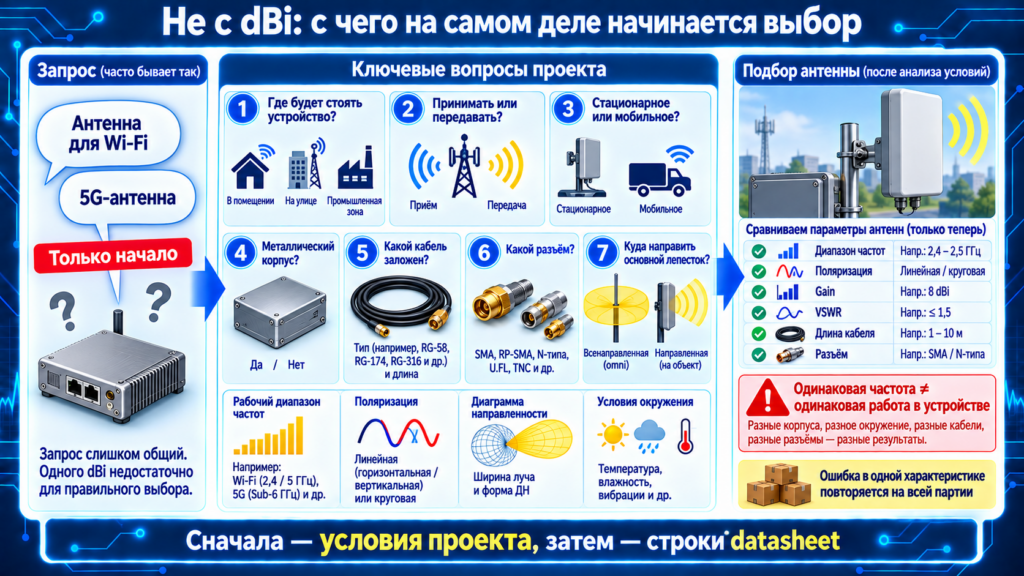

Не с dBi: с чего на самом деле начинается выбор

Фраза «нужна антенна для Wi-Fi» или «нужна 5G-антенна» годится только как начало разговора. Для реального подбора этого мало. Один стандарт может работать в нескольких диапазонах, а одинаковая частота еще не означает одинаковую работу в конкретном устройстве. На результат влияют место установки, размер и материал корпуса, длина кабеля, разъем, поляризация и то, в каком направлении должен формироваться основной лепесток излучения.

Поэтому удобнее идти от условий проекта. Где будет стоять устройство? Сигнал нужно принимать или передавать? Оборудование стационарное или мобильное? Есть ли металлический корпус? Какой кабель уже заложен в конструкцию? Только после ответов на эти вопросы имеет смысл сравнивать gain, VSWR и другие строки из datasheet. Такой порядок особенно важен при серийной закупке, когда ошибка в одной характеристике повторяется на всей партии.

Четыре сценария, в которых набор приоритетов разный

Для GPS/GNSS ключевыми становятся поддерживаемые навигационные диапазоны, тип поляризации, обзор неба и, для активной модели, параметры встроенного LNA и питания. Для сотовой связи GSM/LTE/5G сначала сверяют bands устройства и сети, затем оценивают исполнение, место установки и диаграмму. Для Wi-Fi важно понимать, какие диапазоны реально используются в оборудовании, а не ориентироваться только на слово Wi-Fi. Для LoRa и LoRaWAN частотный план зависит от региона, поэтому универсальная «LoRa-антенна» без указания диапазона тоже является слишком общей формулировкой.

Отсюда простой вывод: стандарты помогают сузить поиск, но не заменяют технические параметры. Если одна антенна должна обслуживать несколько систем, каждый нужный диапазон проверяют отдельно. В многодиапазонной модели компромисс между габаритами, эффективностью и характеристиками по разным участкам спектра может быть заметным.

Частотный диапазон: проверять нужно рабочие точки, а не надпись на упаковке

В datasheet полезно найти frequency range, supported bands и графики согласования. Если производитель показывает VSWR, return loss или efficiency по частоте, смотреть следует именно на диапазоны проекта. Формально широкий диапазон не гарантирует одинаковую эффективность во всех его точках. На краях характеристики могут заметно отличаться от середины.

Если документация сложная, порядок чтения лучше не придумывать заново: основные различия между типовыми, минимальными и максимальными значениями разобраны в материале как читать datasheet электронного компонента. Для антенны к этому добавляются диаграмма направленности, эффективность, поляризация и условия, в которых проводились измерения.

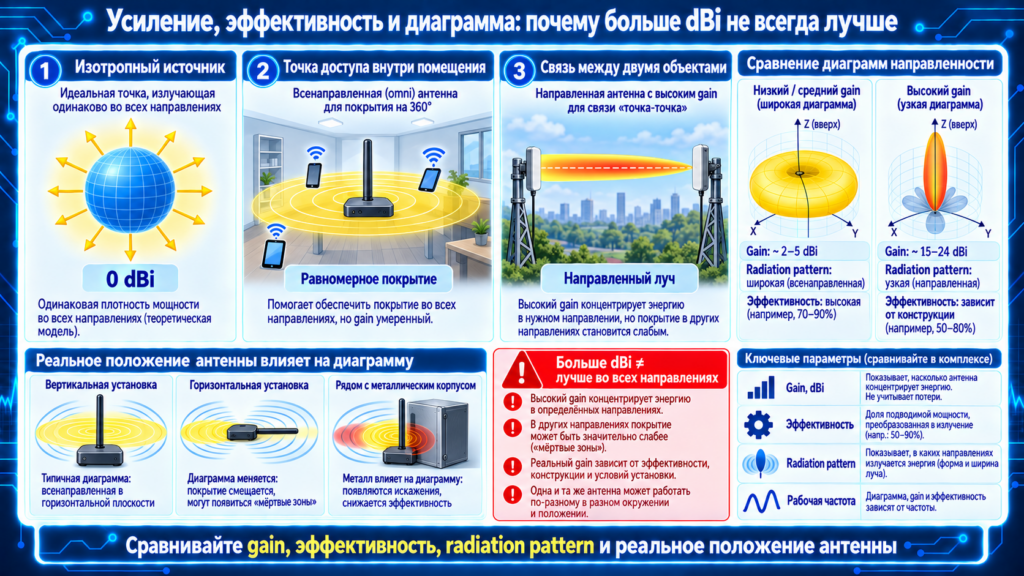

Усиление, эффективность и диаграмма: почему больше dBi не всегда лучше

Gain в dBi сравнивает усиление антенны с изотропным источником и зависит не только от направленности, но и от эффективности. Высокое значение часто означает, что энергия сильнее сосредоточена в определенных направлениях. Поэтому антенна с большим gain может дать лучший результат в одной геометрии и худший — в другой.

Для точки доступа внутри помещения нередко важнее равномерное покрытие вокруг устройства, чем максимальный пик в одном направлении. Для связи между двумя фиксированными объектами, наоборот, направленная антенна может быть логичнее. Сравнивать нужно не одну цифру, а radiation pattern на рабочих частотах и реальное положение антенны в изделии.

Поляризация и ориентация: параметр, который легко потерять при закупке

Линейная вертикальная, линейная горизонтальная и круговая поляризация решают разные задачи. Несовпадение поляризаций передающей и приемной сторон приводит к дополнительным потерям. Для GNSS часто используется круговая поляризация, для многих сотовых и Wi-Fi-сценариев встречается линейная, а в MIMO-системах важна согласованная работа нескольких антенных элементов.

При серийном производстве полезно фиксировать не только тип антенны, но и ориентацию в корпусе. Иначе одна и та же позиция может показывать разные результаты после изменения компоновки платы или положения кабеля. Для встраиваемых PCB/FPC/chip-антенн это особенно критично.

Активная или пассивная: выбор зависит от тракта

Пассивная антенна не содержит активного усилительного каскада. Активная обычно включает LNA, а иногда и фильтрацию. Такие решения часто применяются в GNSS, где сигнал слабый, а кабель между антенной и приемником добавляет потери. Но активная модель не является автоматически более качественной.

Нужно проверить напряжение питания, ток, способ подачи питания по кабелю, коэффициент усиления и шум встроенного LNA. Избыточное усиление может уменьшить запас по перегрузке приемника. Если антенна подключается короткой линией, преимущества активного варианта могут быть меньше, чем при длинном кабеле.

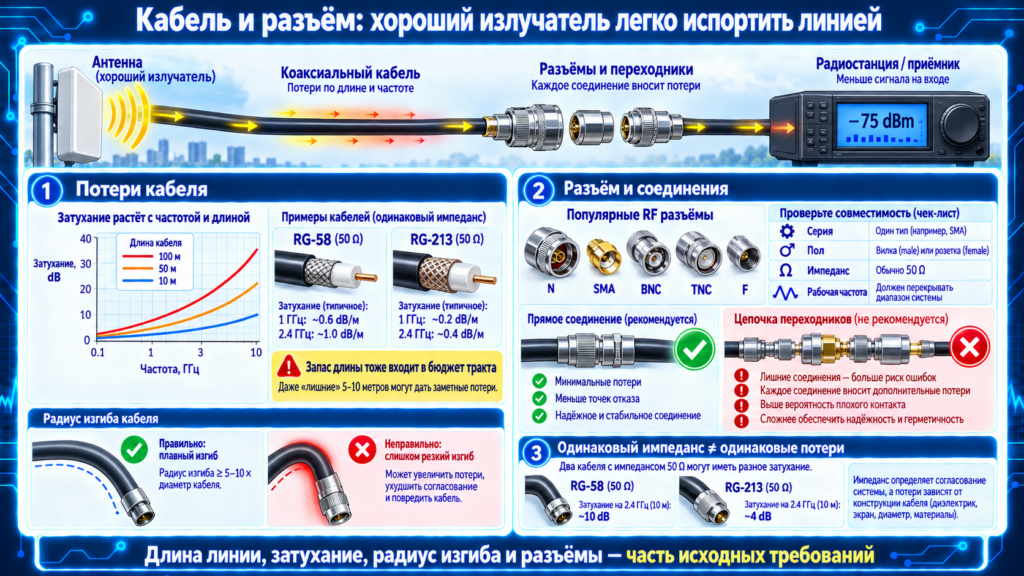

Кабель и разъем: хороший излучатель легко испортить линией

Потери коаксиального кабеля растут с частотой и длиной. Поэтому запас длины «на всякий случай» может заметно изменить бюджет тракта. Кроме того, два кабеля с одинаковым импедансом могут сильно различаться по затуханию и допустимому радиусу изгиба. При внешней антенне длина линии должна быть частью исходных требований.

По соединению также важны серия разъема, пол, импеданс и рабочая частота. Несколько переходников подряд добавляют лишние соединения и повышают риск ошибок. Практические критерии собраны в статьях о выборе коаксиального кабеля и кабельной сборки и о выборе RF-разъема.

Если в устройстве несколько антенн: MIMO и разнесение

В LTE/5G и современных Wi-Fi-системах одна радиолиния может использовать несколько антенных трактов. В таком проекте недостаточно выбрать несколько одинаковых элементов и разместить их рядом. На результат влияют взаимная связь, расстояние, ориентация, поляризация и компоновка корпуса. То, что хорошо работает как одиночная антенна, не обязательно так же поведет себя в MIMO-конфигурации.

Если производитель дает рекомендации по separation, ground plane и расположению соседних антенн, их нужно учитывать еще на этапе механической компоновки. Для готового устройства итоговую конфигурацию желательно проверять измерениями, потому что влияние корпуса и соседних элементов сложно надежно оценить только по каталожным параметрам.

Монтаж важнее каталожной фотографии

Внутренняя антенна работает вместе с платой и корпусом. Металл, дисплей, аккумулятор, кабели и крепеж могут изменить согласование и диаграмму. Внешняя антенна меньше зависит от внутренней компоновки, но требует правильного места установки, герметизации и механического крепления. Для наружного оборудования дополнительно проверяют температурный диапазон, IP-защиту, стойкость к УФ и вибрациям.

Параметры из datasheet обычно получены в заданной измерительной конфигурации. Перенос в другой корпус или на другую монтажную поверхность способен изменить результат. Поэтому в критичных проектах выбор по документации должен завершаться испытанием уже на реальном устройстве.

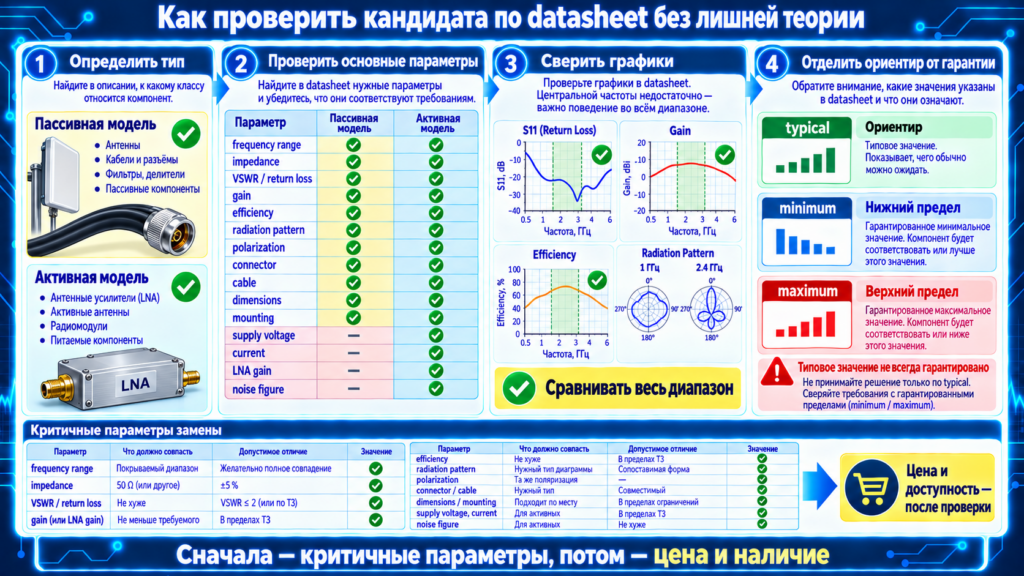

Как проверить кандидата по datasheet без лишней теории

Для пассивной модели достаточно последовательно пройти frequency range, impedance, VSWR/return loss, gain, efficiency, radiation pattern, polarization, connector, cable, dimensions и mounting. Для активной к этому списку добавляются supply voltage, current, LNA gain и noise figure. Если есть несколько графиков для разных частот, сравнивать нужно не только центральную точку.

Особое внимание стоит уделить словам typical, minimum и maximum. Типовое значение полезно для ориентира, но не всегда является гарантированным пределом. При подборе замены лучше составить короткую таблицу критичных параметров и только после этого смотреть цену и доступность.

Три ситуации, в которых «похожая» антенна не является заменой

Первая ситуация — совпадает стандарт, но не все диапазоны. Вторая — диапазоны совпадают, но другой тип установки меняет фактическую диаграмму и эффективность. Третья — электрические параметры близки, но другой разъем, кабель или габарит не позволяют установить позицию без переделки изделия.

При замене снятой с производства модели полезно отделять обязательные параметры от желательных. Общая логика такой проверки описана в статье о подборе аналога электронного компонента. Для антенн к электрической части всегда добавляются монтаж, кабель и положение в конечном устройстве.

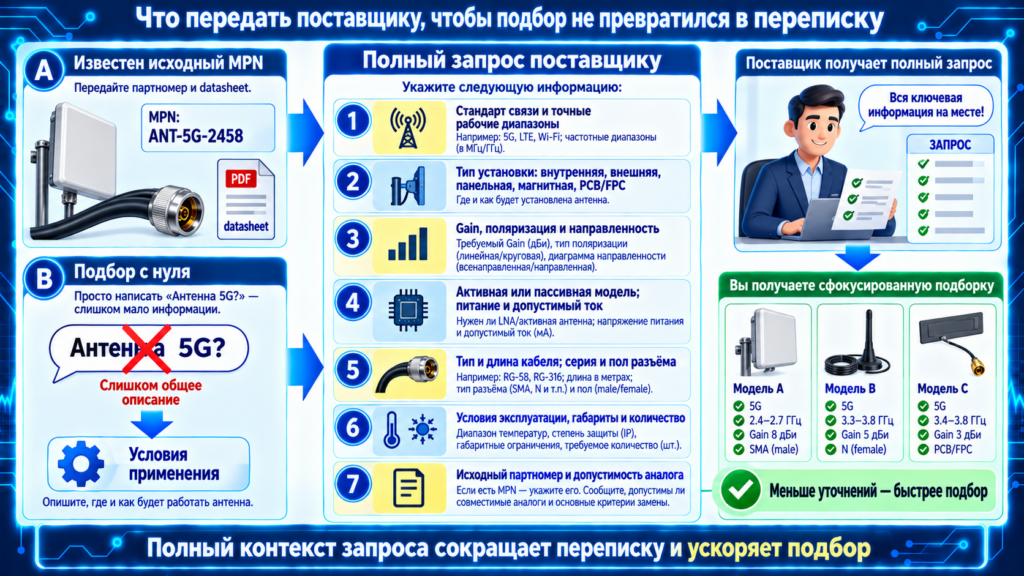

Что передать поставщику, чтобы подбор не превратился в переписку

Если известен исходный MPN, лучше начать с него и приложить datasheet. Если антенна выбирается с нуля, запрос должен описывать условия применения. Формулировка «нужна антенна 5G» почти гарантированно вызовет дополнительные вопросы.

• стандарт связи и точные рабочие диапазоны;
• тип установки: внутренняя, внешняя, панельная, магнитная, PCB/FPC или другое исполнение;
• требования к gain, поляризации и направленности, если они заданы проектом;
• активная или пассивная модель, а для активной — питание и допустимый ток;
• тип и длина кабеля, серия и пол разъема;
• условия эксплуатации, габаритные ограничения и количество;
• исходный партномер и допустимость аналога, если речь идет о замене.

FAQ: короткие ответы

Можно ли выбрать антенну только по стандарту связи? Нет. Стандарт задает общий контекст, но нужно сверить конкретные частотные диапазоны, конструкцию, место установки и соединение с устройством.

Что важнее: диапазон или усиление антенны? Сначала диапазон. Высокий gain не поможет, если антенна не рассчитана на рабочую частоту системы или имеет неподходящую диаграмму.

Чем активная антенна отличается от пассивной? В активной модели есть усилительный каскад, чаще LNA. Поэтому дополнительно проверяются питание, ток, усиление, шум и совместимость с приемником.

Почему длинный кабель может ухудшить работу антенны? Коаксиальная линия вносит частотно-зависимые потери. Чем выше частота и длиннее кабель, тем заметнее может быть снижение уровня на входе приемника или на самой антенне.

Какой разъем нужно указывать при заказе? Нужны серия, пол и тип монтажа. Для редких или неоднозначных соединителей лучше приложить фото, чертеж или исходный партномер.

Какие данные нужны для подбора антенны под устройство? Диапазоны, сценарий применения, тип установки, разъем и кабель, условия эксплуатации, количество и ограничения по габаритам. При замене также нужен исходный MPN.

Перед заказом: короткая схема проверки

Антенна выбирается как часть устройства, а не как отдельная деталь с красивым значением dBi. Сначала фиксируются диапазон и сценарий связи, затем конструкция, диаграмма, поляризация, линия подключения и условия установки. Такой порядок помогает отсечь неподходящие варианты еще до сравнения коммерческих условий.
