Введение

Коаксиальный кабель в RF-тракте нельзя выбирать только по диаметру или привычному названию серии. Он работает как линия передачи, поэтому влияет на потери, согласование, стабильность измерений и качество сигнала. Если кабель выбран без учета частоты, длины, импеданса и разъемов, даже правильно подобранные устройства на концах линии могут показывать нестабильный результат.

В закупке коаксиальный кабель часто описывают слишком коротко: «нужен RF-кабель», «кабель SMA-SMA», «коаксиал 50 Ом». Для предварительного поиска этого может хватить, но для точного подбора нужны дополнительные параметры: рабочая частота, допустимое затухание, длина, гибкость, тип оболочки, температурный диапазон, тип разъемов, требования к сборке и условия эксплуатации.

Отдельный вопрос — готовая кабельная сборка. В ней важно не только выбрать кабель и два разъема, но и обеспечить правильный монтаж, повторяемость параметров и механическую надежность. Поэтому в ответственных RF-системах готовая сборка часто предпочтительнее, чем самостоятельный подбор отдельных частей.

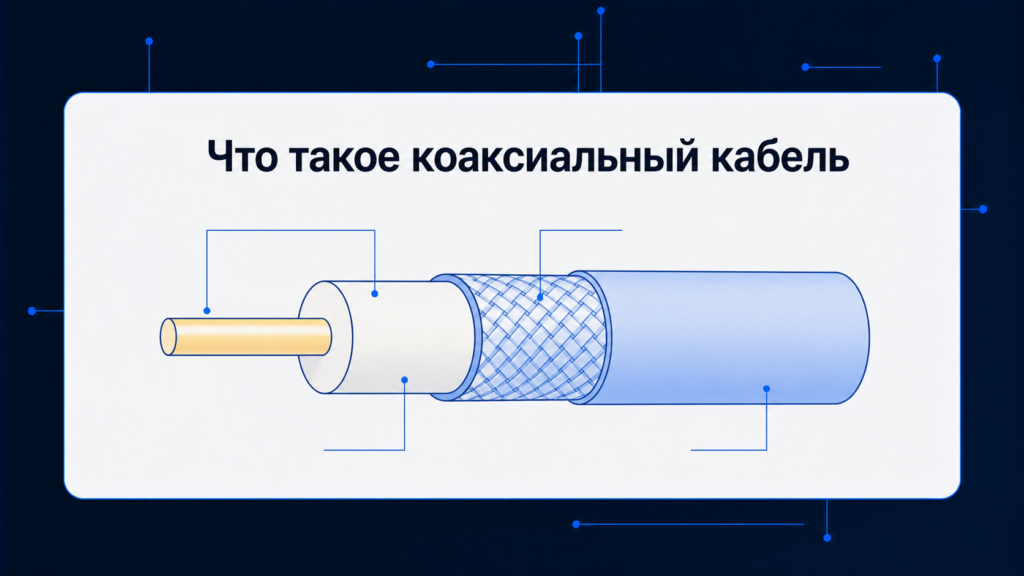

Что такое коаксиальный кабель

Коаксиальный кабель состоит из центрального проводника, диэлектрика, экрана и внешней оболочки. Такая конструкция позволяет передавать сигнал с контролируемым волновым сопротивлением и снижать влияние внешних помех. Центральный проводник и экран образуют линию передачи, а диэлектрик определяет часть электрических параметров и механических свойств.

В RF-задачах кабель выбирают не только как «провод». У него есть волновое сопротивление, затухание на разных частотах, допустимая мощность, минимальный радиус изгиба, температурный диапазон, тип экрана и совместимость с разъемами. Эти параметры связаны между собой. Например, тонкий и гибкий кабель удобен в сборке, но может иметь большее затухание. Более толстый кабель может лучше сохранять сигнал на длинном участке, но хуже подходит для плотного монтажа.

Если кабель нужен для разовой лабораторной коммутации, требования могут быть проще. Если он входит в серийное изделие, измерительный стенд или систему связи, лучше сразу выбирать по datasheet и учитывать запас по параметрам.

Кабель и кабельная сборка: в чем разница

Коаксиальный кабель — это сама кабельная линия без установленных разъемов. Кабельная сборка — готовое изделие с заданной длиной и установленными коннекторами. Сборка может иметь одинаковые разъемы на концах, разные разъемы, прямое или угловое исполнение, защиту, маркировку и дополнительные требования к тестированию.

Для закупки готовая сборка удобнее, если известна точная длина и интерфейсы подключения. В заявке можно указать: тип кабеля, длину, разъем A, разъем B, импеданс, рабочую частоту и количество. В ответ поставщик может предложить готовое изделие или собрать его под задачу.

Покупка отдельных разъемов и кабеля оправдана, если сборка выполняется внутри производства и есть подходящий инструмент. Но в RF-трактах качество монтажа сильно влияет на результат. Некачественный обжим, нарушение геометрии диэлектрика или неправильная подготовка экрана могут ухудшить КСВН и увеличить потери.

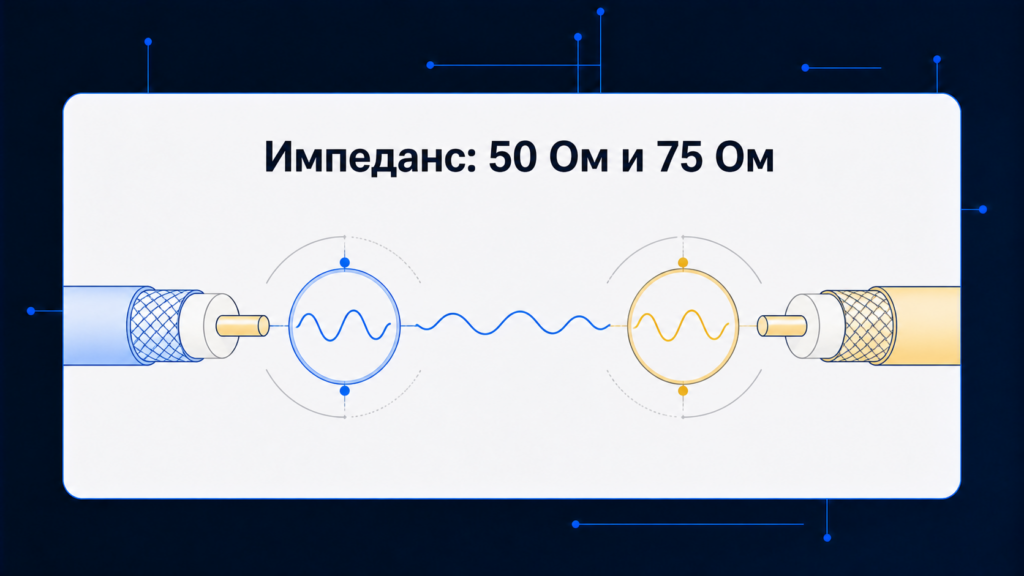

Импеданс: 50 Ом и 75 Ом

Самые распространенные варианты — 50 Ом и 75 Ом. 50 Ом чаще используется в радиосвязи, измерительной технике, антеннах, генераторах, приемопередатчиках и большинстве RF-трактов. 75 Ом распространен в видео, телевизионных линиях, вещательном оборудовании и некоторых кабельных системах.

Ошибка возникает, когда кабель выбирают отдельно от разъемов и оборудования. Если прибор рассчитан на 50 Ом, кабель должен быть 50 Ом, разъемы тоже 50 Ом, а нагрузка должна соответствовать тому же тракту. Несогласование приводит к отражениям. На низких частотах это может быть незаметно, но на RF-диапазонах становится проблемой.

При заказе нужно указывать импеданс явно. Нельзя полагаться только на серию кабеля или разъема. Некоторые разъемы существуют в разных вариантах, а похожие кабели могут относиться к разным системам.

Частота и затухание

Затухание показывает, сколько сигнала теряется при прохождении через кабель. Обычно оно растет с частотой и длиной линии. Поэтому кабель, который подходит для короткого соединения на низкой частоте, может быть неприемлемым для длинного участка или более высокого диапазона.

В datasheet затухание часто указывается в дБ на единицу длины при разных частотах. При подборе нужно смотреть значение именно в рабочем диапазоне. Если система работает на нескольких частотах, проверяют худший сценарий. Для длинных трасс важно считать суммарные потери: кабель плюс разъемы плюс переходники.

Не всегда требуется минимально возможное затухание. Иногда важнее гибкость, габариты или стоимость. Но если кабель участвует в измерениях, передаче слабого сигнала или антенном тракте, потери становятся одним из ключевых параметров.

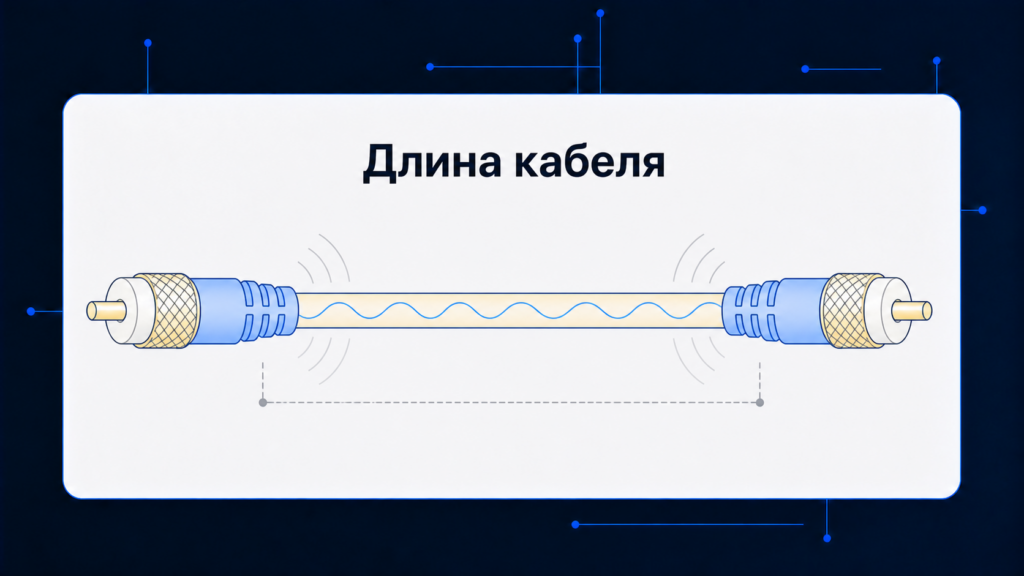

Длина кабеля

Чем длиннее кабель, тем больше суммарные потери. Поэтому в RF-системах длину не делают «с запасом» без необходимости. Лишний метр может ухудшить бюджет линии, особенно на высоких частотах.

При этом слишком короткая сборка тоже опасна. Кабель не должен работать на предельном изгибе, натягиваться или давить на разъемы. Нужно учитывать реальную трассу прокладки, радиус изгиба, доступ к разъемам, возможное обслуживание и вибрации.

Если длина критична для фазовых характеристик, измерений или синхронизации, ее нужно задавать точнее и проверять требования к допуску. Для обычной коммутации достаточно указать рабочую длину и допустимое отклонение.

Диэлектрик, экран и оболочка

Диэлектрик влияет на электрические параметры кабеля, скорость распространения сигнала, температурную стабильность и механические свойства. В разных кабелях могут использоваться сплошные, вспененные или специальные материалы. Для закупщика важно не подменять один кабель другим только по внешнему диаметру: внутри конструкция может быть другой.

Экран защищает сигнал и влияет на устойчивость к внешним помехам. Он может быть выполнен в виде оплетки, фольги, комбинированного экрана или нескольких слоев. Чем выше требования к экранированию, тем внимательнее нужно смотреть конструкцию. Для плотного монтажа и частых изгибов важна не только эффективность экрана, но и его механическая устойчивость.

Оболочка определяет стойкость к температуре, истиранию, маслам, химии, ультрафиолету и условиям прокладки. Для лаборатории и для промышленного объекта это могут быть разные требования. Если кабель будет использоваться на улице, рядом с нагревом или в подвижной системе, оболочку нужно выбирать отдельно, а не брать стандартный вариант по умолчанию.

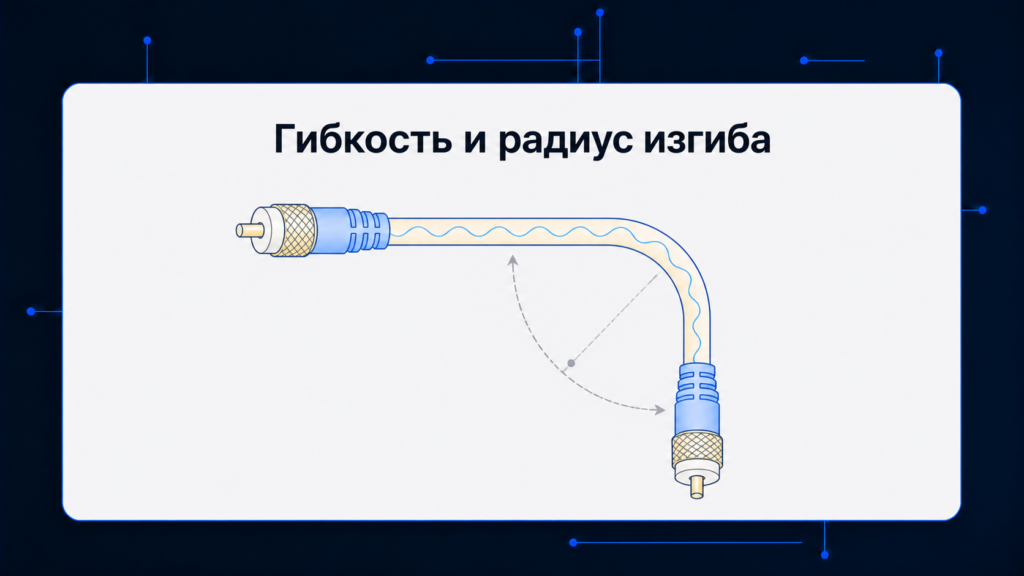

Гибкость и радиус изгиба

Гибкий кабель удобен для стендов, шкафов, приборов и частой коммутации. Но гибкость часто достигается за счет конструкции, которая может иметь большее затухание или меньшую механическую стойкость по сравнению с более жесткими кабелями. Жесткие и полужесткие решения применяются там, где важна стабильность геометрии и параметров.

Минимальный радиус изгиба указывается в документации. Его нельзя игнорировать. Если кабель перегнуть сильнее допустимого, можно повредить диэлектрик, экран или центральный проводник. Внешне кабель может выглядеть целым, но RF-параметры ухудшатся.

Для готовой сборки нужно заранее понимать трассу прокладки. Если кабель будет постоянно сгибаться, стоит уточнить, подходит ли он для динамического режима. Не каждый гибкий кабель рассчитан на многократное движение.

Подбор разъемов под кабель

Разъем должен быть рассчитан под конкретную кабельную группу. Важны диаметр центральной жилы, диаметр диэлектрика, конструкция экрана, внешний диаметр и способ монтажа. Нельзя выбрать SMA или BNC отдельно от кабеля и считать, что любая версия подойдет.

Кабельные разъемы бывают под обжим, пайку, накрутку и другие способы сборки. Для каждого варианта требуется своя технология и инструмент. Если сборка выполняется вручную без подходящего инструмента, параметры могут быть нестабильными.

При заказе готовой сборки нужно указывать не только типы разъемов, но и их исполнение: прямой или угловой, male или female, обычная или обратная полярность, панельный вывод, фланец, гайка, защитное исполнение. Ошибка в одном слове может привести к тому, что изделие физически не подойдет.

Когда лучше заказать готовую кабельную сборку

Готовая сборка полезна, если требуется повторяемость. Это важно для серийных изделий, измерительных систем, стендов, антенн, модулей связи и ответственных соединений. Поставщик может подобрать совместимые разъемы, собрать изделие нужной длины и при необходимости проверить параметры.

Сборка также снижает риск ошибки между отделом закупки и производством. Вместо нескольких строк BOM — кабель, разъем A, разъем B, термоусадка, маркировка — можно заказать одно готовое изделие с понятным описанием.

Самостоятельная сборка оправдана, если это штатный процесс внутри компании, есть оснастка, контроль качества и обученный персонал. Для разовой закупки часто проще и надежнее заказать готовое изделие.

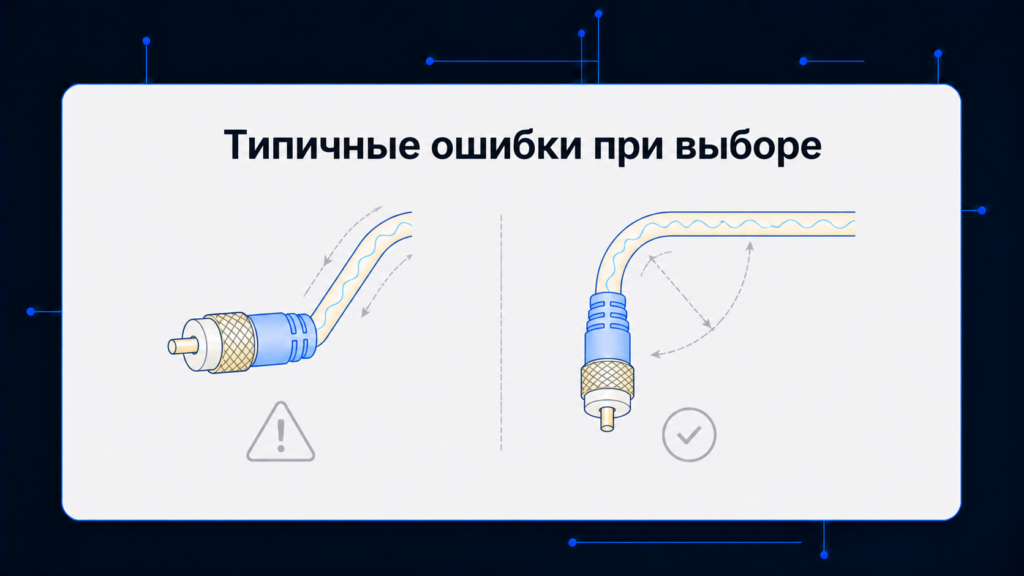

Типичные ошибки при выборе

Первая ошибка — брать кабель только по импедансу. Два кабеля 50 Ом могут сильно отличаться по затуханию, диаметру, гибкости и частотному диапазону.

Вторая ошибка — не учитывать длину. На короткой сборке разница между кабелями может быть небольшой, а на длинной трассе она станет критичной.

Третья ошибка — выбирать разъемы отдельно от кабеля. Разъем должен быть совместим с конкретной конструкцией кабеля, иначе сборка будет ненадежной.

Четвертая ошибка — не проверять условия эксплуатации. Лабораторный кабель может не подойти для уличной установки, вибрации, нагрева или частых изгибов.

Пятая ошибка — добавлять лишние переходники. Каждый переходник увеличивает количество соединений, потери и риск ошибки. Лучше сразу подобрать сборку с нужными разъемами.

Чек-лист для заявки на коаксиальный кабель или сборку

Для точного подбора желательно передать:

  • назначение кабеля или краткое описание тракта;
  • импеданс: 50 Ом или 75 Ом;
  • рабочий диапазон частот;
  • допустимую длину и допуск;
  • тип кабеля или желаемые свойства;
  • разъем A и разъем B;
  • прямое или угловое исполнение разъемов;
  • условия эксплуатации;
  • требования к гибкости и радиусу изгиба;
  • количество, сроки и возможность аналога.

Если есть старый партномер, образец, datasheet или BOM, их лучше приложить. Это ускорит подбор и снизит риск несовместимости.

FAQ

Можно ли заменить один коаксиальный кабель другим 50 Ом?

Можно только после сравнения частоты, затухания, диаметра, гибкости, оболочки, совместимости с разъемами и условий эксплуатации. Один импеданс не означает полную замену.

Что важнее: кабель или разъемы?

Важна вся сборка. Хороший кабель с неподходящими разъемами не даст стабильного результата, как и качественные разъемы на неподходящем кабеле.

Почему кабель на высокой частоте теряет больше сигнала?

С ростом частоты увеличиваются потери в проводниках и диэлектрике, поэтому затухание обычно растет. Точное значение нужно смотреть в datasheet конкретного кабеля.

Можно ли сделать кабель длиннее с запасом?

Можно, если запас не влияет на бюджет линии и монтаж. В RF-тракте лишняя длина добавляет потери, поэтому ее лучше не закладывать без причины.

Когда нужна готовая кабельная сборка?

Когда важна повторяемость параметров, надежность соединения, точная длина, правильная установка разъемов или закупка под серийное изделие.

Заключение

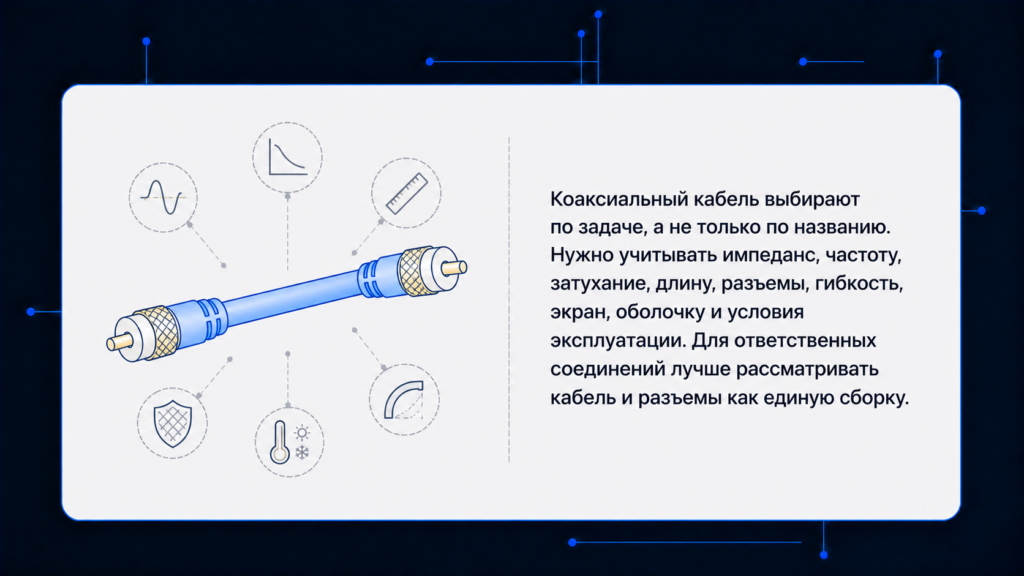

Коаксиальный кабель выбирают по задаче, а не только по названию. Нужно учитывать импеданс, частоту, затухание, длину, разъемы, гибкость, экран, оболочку и условия эксплуатации. Для ответственных соединений лучше рассматривать кабель и разъемы как единую сборку.

Если неизвестно, какой кабель подойдет, стоит передать поставщику описание тракта, рабочую частоту, требуемую длину, типы разъемов и условия эксплуатации. Это позволит быстрее подобрать кабельную сборку и избежать лишних переходников, потерь и несовместимости.
